Vérins hydrauliques rotatifs ECKART

Série SM4

Les vérins de la série SM4 d’ECKART bénéficient des dernières avancées technologiques dans ce domaine (Amortissements de fin de course optimisés en option, dureté des dentures importante, étanchéité parfaite, roulements pouvant supporter des efforts importants,…). Ils fonctionnent sur le principe de deux jeux de dentures hélicoïdales, ce qui leur confère un encombrement des plus réduits. Ils sont conçus pour des applications où la pression de service peut monter jusqu’à 250 bar. Suivant les différentes tailles, cette série peut développer des couples pouvant aller jusqu’à 85 000 N.m à 250 bar.

En standard, l’angle de rotation peut être ajusté de +/- 5° ainsi que la position initiale des clavettes rendant son installation et son utilisation des plus aisées.

De plus, la multitude d’options disponibles (amortissements de fin de course, détection, type d’arbre de sortie, …) procure à la série SM4 une grande flexibilité et des fonctions variées. Cela permet d’avoir un produit optimisé pour chaque application.

  • Couple jusqu’à 85 000 Nm à 250 bar
  • Angle de rotation : 90, 180°, 270° ou 360° (autre sur demande)
  • Amortissement de fin de course optimisé (en option)
  • Utilisation possible dès 20 bar du fait d’une grande qualité d’usinage des dentures et à l’utilisation de joints à faible frottement
  • Pression de service 250 bar maxi

Série E1

La série E1 bénéficie d'une technologie similaire à la série SM4 mais celle-ci est limitée à une pression maximale de 100 bar (gamme plus économique).

Ils fonctionnent sur le principe de deux jeux de dentures hélicoïdales, ce qui leur confère un encombrement des plus réduits.
Ils sont conçus pour des applications où la pression de service ne dépasse pas les 100 bar. Suivant les différentes tailles, cette série peut développer des couples pouvant aller jusqu’à 2450 N.m à 100 bar.

La multitude d’options disponibles (amortissements de fin de course, réglage d’angle de rotation, détection, type d’arbre de sortie, …) procure à la série E1 une grande flexibilité et des fonctions variées.
Cela permet d’avoir un produit optimisé pour chaque application.

  • Couple jusqu’à 2450 Nm à 100 bar
  • Angle de rotation : 90, 180°, 270° ou 360° (autre sur demande)
  • Amortissement de fin de course optimisé (en option)
  • Utilisation possible dès 10 bar du fait d’une grande qualité d’usinage des dentures et à l’utilisation de joints à faible frottement
  • Pression de service 100 bar maxi

Série E3

La série E3 bénéficie d'une technologie similaire à la série SM4 mais celle-ci est limitée à une pression maximale de 210 bar avec un trou débouchant central.

Ainsi, cette série est spécialement développée pour les applications mobiles avec un encombrement réduit. Ce type de vérin peut être utilisé aussi bien sur des engins de travaux publics, agricoles et/ou appareils de levage. Il peut aussi convenir pour des applications stationnaires, tels que machines-outils ou machines spéciales.

Exemple d'utilisation du vérin série E3 sur nacelle élévatrice : Le vérin peut être monté à l'extrémité d'un bras. Sa fonction sera de faire tourner la nacelle. Il peut reprendre les efforts (à vérifier par calcul).

Autre avantage : il est possible de faire passer des flexibles et/ou câbles électriques par le centre du vérin, grâce à un trou débouchant. Un arbre traversant peut aussi passer ce trou. Nous pouvons fournir en option des soupapes d'équilibrage intégrée : maintien de la charge, amortissement de fin de course et limitation de pression.

  • Couple jusqu’à 3600 Nm à 210 bar
  • Angle de rotation : 180° ou 360° (autre sur demande)
  • Avec soupapes d’équilibrage (en option)
  • Pression de service 210 bar maxi

Série HSE4

Rotation et translation dans un seul vérin !

Vérin roto-linéaire : Un vérin rotatif série SM4 est flasqué à l'arrière d'un vérin linéaire.
L'accouplement mécanique entre les deux vérins autorise des translations et rotation de l'arbre de sortie de manière simultanée ou séquentielle.

  • Couple jusqu'à 2050 Nm
  • Force de poussée jusqu'à 122 kN
  • Force de traction jusqu'à 72 kN
  • Angle de rotation : 90°, 180°, 270° ou 360° (autre sur demande)
  • Amortissement de fin de course optimisé (en option)
  • Utilisation possible dès 20 bar du fait d'une grande qualité d'usinage des dentures et à l'utilisation de joints à faible frottement
  • Pression de service 100 bar maxi

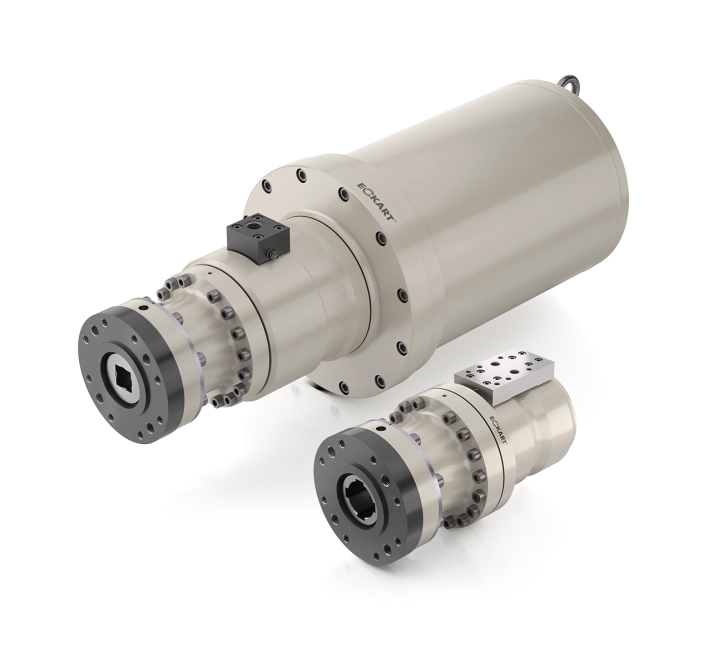

Série HyRAV Flex

Gamme dédiée à la manoeuvre de vannes.

Caractéristiques :

  • 12 tailles différentes pour un couple de sortie jusqu'à 250 000 Nm à 210 bar
  • Construction compacte
  • Construction concentrique évitant les efforts sur la vanne
  • Bride ISO5211 ou ANSI
  • Répétabilité élevée de la précision et régulation du débit simplifiée
  • Aucune Lubrification nécessaire (les pièces en mouvement baignent en permanence dans l'huile)
  • Rotation de 90°en 0,2 s
  • Amortissement de fin de course optimisé évitant les dommages sur la vanne et sur le vérin
  • Pression de service jusqu'à 350 bar sur demande
  • Les vérins rotatifs Eckart font parti des plus fiables et rapides du marché
  • Rappel par ressort en cas de coupure d'alimentation (en option)
  • Certification ATEX (en option)
