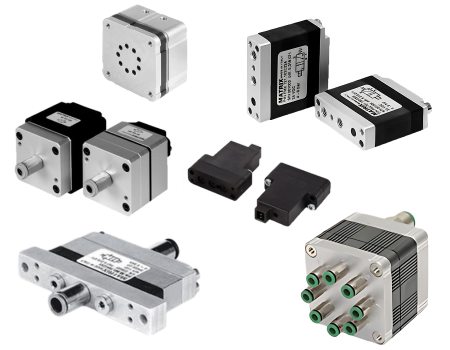

Électrovannes rapides MATRIX
Electrovannes rapides
Les vannes MATRIX sont équipées d'une technologie unique innovante. Les opérations de commutation ont lieu sans frottement et avec un déplacement très faible. Cette technique permet une durée de vie ≥ 500 millions de cycles et réduit ainsi considérablement la fréquence d'entretien et les coûts d'exploitation liés à une installation.
La fiabilité et la très haute précision de répétabilité tout au long de la durée de vie garantissent un niveau de qualité et de productivité constant. La mécanique sans frottement permet des temps de commutation extrêmement rapides < 1 ms pour l'opération de commutation complète ainsi qu'une fréquence allant jusqu'à 500 Hz.
La technologie des vannes MATRIX regroupées offre une dimension et une approche entièrement nouvelles de la pneumatique. Les vannes MATRIX sont insensibles aux vibrations et aux accélérations.
Les électrovannes sont particulièrement adaptées aux systèmes de tri pneumatique à haute cadence, au dosage et micro-dosage de précision, aux instruments médicaux et de laboratoire, aux systèmes de positionnement rapide, ainsi qu’aux applications de régulation de pression et de débit en automatisation, robotique et équipements industriels de haute précision.
Microélectrovannes haute vitesse et multifonctionnelles série 320
Les microvannes électromagnétiques de la série 320 établissent une nouvelle référence en matière de compacité, performance et flexibilité. Elles offrent un débit jusqu’à 30 Nl/min dans un format miniature de seulement 8 x 23 x 28 mm.
Dotées d’une architecture multifonctionnelle, elles peuvent être configurées en 2/2 ou 3/2, NF ou NO, en fonction du raccordement pneumatique, ce qui permet une gestion de stock simplifiée, une meilleure disponibilité des pièces, et une réduction des coûts.
Avec un temps de commutation ultra-court, une consommation réduite (0,05 A seulement), et une fréquence de fonctionnement jusqu’à 300 Hz.
Les caractéristiques :
-
Fonctions : 2/2 ou 3/2, NC (normalement fermée) ou NO (normalement ouverte)
-
Débit : jusqu’à 30 Nl/min
-
Consommation électrique : 0,05 A
-
Temps de commutation : ouverture/fermeture en quelques ms
-
Fréquence de commutation : jusqu’à 300 Hz
-
Durée de vie : supérieure à 500 millions de cycles
-
Versions : individuelles ou à embase
-
Matériaux :
-
Corps : PPS
-
Brides : Aluminium
-
Joints : NBR
-
Les avantages :
- Très faible consommation d’énergie, idéale pour systèmes autonomes
- Durée de vie record avec plus de 500 millions de cycles
- Stabilité et répétabilité exceptionnelles, sans besoin de recalibrage
Électrovannes compactes haute fréquence série 720
Les électrovannes de la série 720 sont conçues pour des applications nécessitant un contrôle ultra-rapide et précis de l’air comprimé. Disponibles en versions individuelles ou montées sur embase, elles permettent la combinaison de plusieurs fonctions dans un espace réduit, avec une flexibilité maximale pour les architectures modulaires.
Grâce à leur conception innovante sans frottement, elles atteignent des fréquences de commutation jusqu’à 300 Hz, avec une durée de vie dépassant les 500 millions de cycles. Une solution idéale pour les systèmes automatisés exigeant rapidité, fiabilité et faible consommation énergétique.
Les caractéristiques :
-
Fonctions disponibles : 2/2 ou 3/2, NC (normalement fermée) ou NO (normalement ouverte)
-
Version : individuelle ou à embase
-
Débit max. : jusqu’à 100 Nl/min
-
Temps de commutation :
-
Standard : 7 ms à l’ouverture / 3 ms à la fermeture
-
Speed-Up : 2 ms ouverture/fermeture
-
-
Fréquence de fonctionnement : jusqu’à 300 Hz
-
Plage de pression : 0 à 8 bar / version vide jusqu’à 10⁻⁵ Torr
-
Durée de vie : > 500 millions de cycles
Les avantages :
- Maintenance quasi inexistante grâce à une technologie sans usure mécanique
- Résistance aux vibrations et haute fiabilité dans le temps
- Design ultra-compact adapté aux systèmes embarqués
Électrovannes haute fréquence série 750 : Soupapes compactes et modulaires
Les électrovannes pneumatiques Matrix de la série 750 sont conçues pour répondre aux besoins des applications industrielles les plus exigeantes en termes de vitesse de commutation, compacité et fiabilité. Grâce à leur conception modulaire et leur technologie unique sans friction, elles assurent des performances exceptionnelles, une précision extrême et une durée de vie de plus de 500 millions de cycles.
Intégrant jusqu’à 8 soupapes dans un seul corps compact, elles offrent un débit jusqu’à 800 Nl/min, avec des fonctions variées (2/2, 3/2, 3/3, 5/2) disponibles en versions normalement fermée (NC) ou ouverte (NO). Le tout avec des temps de réponse ultra-rapides (jusqu’à 2 ms en version Speed-Up) et une fréquence de commutation atteignant 300 Hz.
Les caractéristiques :
-
Fonction : 2/2, 3/2, 3/3 ou 5/2 – NO ou NC
-
Construction : version modulaire – 1, 2, 4 ou 8 sorties
-
Débit : jusqu’à 800 Nl/min
-
Pression de fonctionnement : 0 à 8 bar (jusqu’à 10⁻⁵ Torr en version vide)
-
Temps de commutation : 7 ms / 3 ms standard, 2 ms Speed-Up
-
Fréquence maximale : 300 Hz
-
Durée de vie : > 500 millions de cycles
-
Commande : compatible PFM / PWM
-
Matériaux : corps en PPS, brides en aluminium ou inox, joints NBR (option HNBR)
Les avantages :
- Résistance aux vibrations et aux contraintes mécaniques
- Solution modulaire évolutive avec embase optionnelle pour différentes fonctions
- Commutation rapide avec faible consommation d’énergie
Électrovannes haute fréquence série 820
La série 820 regroupe des électrovannes compactes 2/2 et 3/3 voies, conçues pour des applications nécessitant des temps de commutation ultra-rapides, une grande fiabilité et un débit élevé malgré un encombrement réduit. Idéales pour les systèmes exigeant une réactivité exceptionnelle, ces vannes atteignent une fréquence de fonctionnement jusqu’à 500 Hz tout en garantissant une durée de vie supérieure à 500 millions de cycles.
Grâce à leur technologie exclusive à faible masse mobile, elles assurent un fonctionnement sans frottement, pour une régulation fluide, précise et durable dans tous types d’environnements industriels automatisés.
Les caractéristiques :
-
Fonctions disponibles : 2/2 NC ou 3/3 NC (par double vanne)
-
Débit maximum : jusqu’à 180 Nl/min
-
Plage de pression : 0 à 8 bar
-
Temps de commutation :
-
Standard : ouverture 5 ms / fermeture 2 ms
-
Speed-Up : < 1 ms (commutation complète)
-
-
Fréquence de commutation : jusqu’à 500 Hz
-
Durée de vie : > 500 millions de cycles
-
Commande : compatible PWM / PFM
-
Versions : individuelles ou montées sur embase
-
Matériaux :
-
Corps en PPS
-
Brides en aluminium
-
Joints en NBR
-
Les avantages :
- Insensibilité aux vibrations, idéale en environnement mobile
- Excellente répétabilité, sans recalibrage nécessaire
- Durée de vie exceptionnelle, sans maintenance intermédiaire
Vannes proportionnelles compactes à très haute vitesse série 860
La série 860 regroupe jusqu’à 9 électrovannes proportionnelles dans un seul bloc compact, capable de délivrer jusqu’à 256 valeurs de débit distinctes avec une précision et une répétabilité exceptionnelles. Grâce à sa technologie de commande PCM (Pulse Code Modulation), cette série offre une variation fine du débit via un signal binaire 6 ou 8 bits, ou par modulation de fréquence (PFM), garantissant un contrôle linéaire et fluide sur l’ensemble de la plage de régulation.
Conçues pour des environnements exigeants, ces vannes offrent une réactivité exceptionnelle (<1 ms), une durée de vie de plus de 500 millions de cycles, et une précision parfaite même dans les applications critiques.
Les caractéristiques :
-
Fonction : 2/2 normalement fermée (NC)
-
Nombre de soupapes : jusqu’à 9 par module
-
Commande : PCM (64 ou 256 valeurs), combinable avec PFM
-
Fréquence de commutation : jusqu’à 1000 Hz
-
Temps de commutation : < 1 ms
-
Répétabilité : 100 % sur toute la plage
-
Durée de vie : > 500 millions de cycles
-
Version : individuelle ou à embase
-
Accessoire disponible : carte de commande numérique (6/8 bits ou 0-10 V)
-
Matériaux : Corps et brides en aluminium, joints en NBR
Les avantages :
- Design compact et modulaire, intégrable sur embase
- Zéro variation dans le temps, reproductibilité parfaite
- Technologie sans frottement assurant une longévité extrême
Électrovannes série 880 : Vannes haute fréquence à débit élevé
Les électrovannes compactes de la série 880 sont conçues pour les applications nécessitant des temps de réponse ultra courts, un débit élevé et une grande fiabilité. Grâce à la technologie Speed-Up intégrée, elles atteignent un débit maximal de 430 Nl/min avec un temps de commutation inférieur à 2 ms, tout en garantissant une fréquence de fonctionnement jusqu’à 450 Hz.
Disponibles en version 2/2 normalement fermée (NC), les vannes 880 sont proposées en modèle individuel ou à embase, avec la possibilité d’intégrer une commande miniature pour un pilotage direct en 24 V sans adaptation du système existant. Selon la version, la commutation peut se faire sur 50 % ou 100 % du débit, pour une flexibilité maximale.
Leur conception innovante sans friction et à très faible masse mobile assure une durée de vie exceptionnelle de plus de 500 millions de cycles, réduisant ainsi les coûts de maintenance et augmentant la stabilité des performances dans le temps.
Les caractéristiques :
-
Fonction : 2/2 voies – normalement fermée (NC)
-
Débit maximal : 430 Nl/min
-
Temps de commutation : < 2 ms
-
Fréquence de commutation : jusqu’à 450 Hz
-
Commande Speed-Up (standard ou miniature intégrée en 24 V)
-
Version individuelle ou à embase
-
Longévité : > 500 millions de cycles
-
Corps en PPS, brides en aluminium, joints en NBR/HNBR
Les avantages :
- Très haut débit pour un encombrement réduit
- Consommation énergétique minimale
Électrovannes modulaires série 890
Les vannes électromagnétiques avec kit de montage spécial sont conçues pour offrir une flexibilité maximale de configuration et une intégration aisée dans vos systèmes automatisés. Disponibles en version individuelle ou à embase, elles permettent d’adapter facilement les sorties selon les contraintes d’installation grâce à leur système de montage modulaire.
Leur conception robuste en aluminium et PPS, associée à des temps de commutation très courts, en fait des composants idéaux pour les environnements à haute cadence et les applications exigeantes en termes de fiabilité et de durée de vie. Ces vannes conviennent parfaitement aux systèmes où précision, rapidité et compacité sont des critères essentiels.
Les caractéristiques :
-
Versions : individuelle ou montée sur embase
-
Kit de montage spécial : pour diverses configurations de sortie
-
Temps de commutation rapide
-
Longévité élevée
-
Corps et brides en aluminium et PPS
-
Joints en NBR
Les avantages :
- Configuration personnalisable grâce au kit de montage
- Installation flexible dans des espaces contraints
- Excellente durabilité adaptée aux environnements industriels intensifs
- Instrumentation de process et de precision.
- Moyens de contrôle de pression et débit.
- Système de positionnement.
- Systeme de pilotage.
- Systeme de tri.
- Systeme de dosage.
- Applications bio-médicale & mesure.
