Bloqueurs de rails

Les bloqueurs pneumatiques de la gamme LOCKED pour rails assurent une sécurité maximale en s’appuyant directement sur la surface des rails de guidage linéaire.

Grâce à un système de ressort à diaphragme ou membrane, le serrage est immédiat dès la perte de pression, garantissant un maintien fiable et statique, même sur des rails lubrifiés.

Fiables, compacts et économiques, ces systèmes sont conçus pour une exploitation Intensive avec jusqu’à 1 million de cycles de serrage.

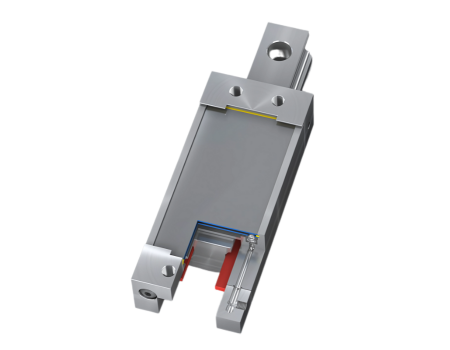

LOCKED PL

• Force de serrage (blocage) : 540 N → 10 000 N (selon la pression d'alimentation de 4 bar ou 6 bar)

• Dimensions de rails compatibles : de 20 mm à 65 mm

• Durée de vie : 1 000 000 cycles de serrage

• Montage : possible dans toutes les positions (horizontale, verticale, inclinée)

• Matériau du corps : acier à outils haute performance

• Plage de température de fonctionnement : +15 °C à +45 °C

Les avantages :

→ 100 % de force même sur rails graissés grâce aux patins acier

→ Compact, facile à monter en toute position

→ Coûts système inférieurs aux solutions hydrauliques/électriques

Leurs applications : machines‑outils, convoyeurs, alimentations, tables de positionnement, postes d’assemblage.

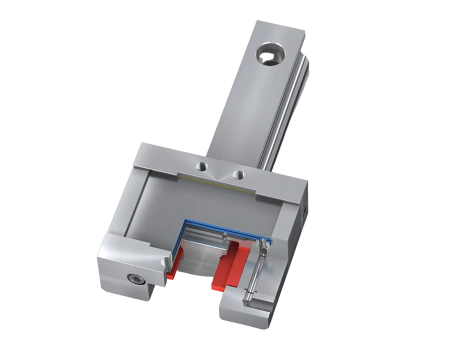

LOCKED PLK

• Force de serrage (blocage) : 300 N → 2 100 N (4–6 bar)

• Dimensions de rails compatibles : de 15 mm à 55 mm

• Durée de vie : jusqu’à 1 000 000 cycles de serrage

• Montage : possible dans toutes les positions

• Matériau du corps : acier à outils haute résistance

• Plage de température de fonctionnement : +15 °C à +45 °C

Les avantages :

→ Format plus compact que la série PL

→ Design réduit, installation aisée sur petits espaces

→ Réponse rapide et grande fiabilité de maintien

Leurs applications : Machines-outils compactes, systèmes de transport automatisés, installations d’alimentation de composants, tables de positionnement, postes d’assemblage.

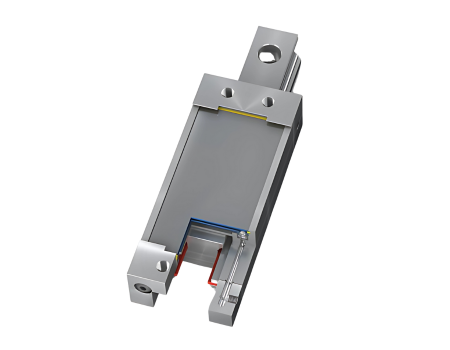

LOCKED SL

• Force de serrage (blocage): de 540 N à 10 000 N

• Format rails compatibles : 20 mm à 65 mm (profils standard INA, THK, Rexroth…)

• Utilisation en cas d’urgence : jusqu’à 500 freinages d’urgence autorisés

• Durabilité : jusqu’à 1 000 000 cycles de serrage

• Installation : possible dans toutes les positions (horizontale, verticale, inclinée)

• Matériaux : corps extérieur en acier à outils

• Plage de fonctionnement : +15 °C à +45 °C

Les avantages :

→ Performance élevée à coût réduit : alternative plus économique aux systèmes hydrauliques ou électromécaniques.

→ Faible maintenance : usage d’air filtré, peu de pièces mobiles, longévité élevée.

Leurs applications : machines-outils, systèmes de transport, installations d’alimentation, tables de positionnement, postes d’assemblage.

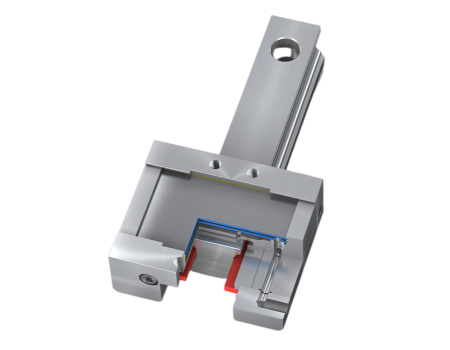

LOCKED SLK

• Force de serrage (blocage): de 300 N à 2 100 N

• Rails compatibles : 15 mm à 55 mm

• Cycles de serrage : jusqu’à 1 000 000

• Freinages d’urgence autorisés : jusqu’à 500 utilisations

• Montage : possible dans toutes les positions

• Matériaux : corps en acier à outils robuste

• Température de fonctionnement : +15 °C à +45 °C

Les avantages :

→ Double fonction : maintien sécurisé et freinage d’urgence dans un seul composant.

→ Format ultra-compact : idéal pour les installations avec contraintes d’encombrement.

Leurs applications : machines-outils, systèmes de transport, installations d’alimentation, postes d’assemblage et tables de positionnement.

LOCKED LZ‑P

• Force de serrage (blocage): de 1 500 N à 2 500 N

• Rails compatibles : 15 mm et 25 mm

• Durée de vie : jusqu’à 1 000 000 cycles de serrage

• Montage : exclusivement vertical

• Direction d’action : vers le bas (sens gravitationnel) – pour axes Z

• Matériaux : acier à outils

• Plage de température de fonctionnement : de 0 °C à +60 °C

Les avantages :

→ Sécurité maximale sur axes verticaux : blocage immédiat en cas de chute de pression, pour prévenir les mouvements involontaires dus à la gravité.

Leurs applications : axes Z de machines-outils, convoyeurs verticaux, applications de levage ou de vérins, tables élévatrices.
